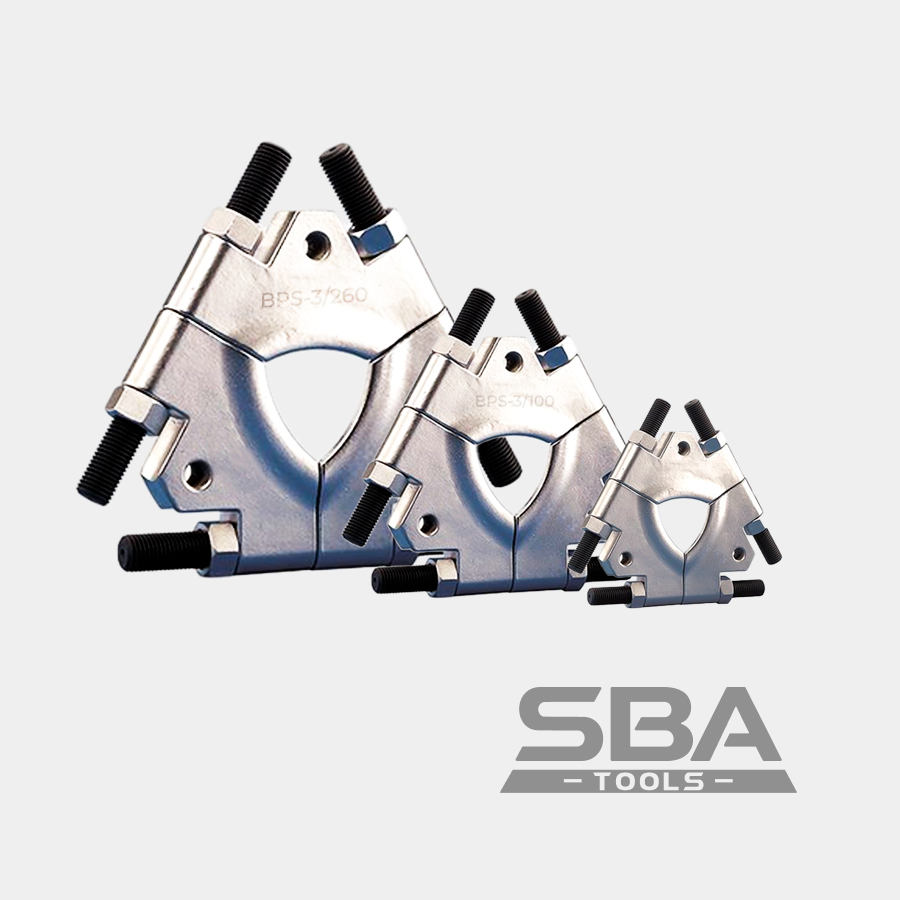

Трехсекционные съемные пластины SBA BPS-3

Назначение и принцип работы

Инженерный фокус пластин BPS-3 направлен на сохранение дорогостоящих компонентов узла при разборке. Конструкция обеспечивает жесткую фиксацию исключительно за внутреннее кольцо подшипника. Демонтажное усилие передается напрямую на вал, полностью исключая нагрузку на наружное кольцо, сепаратор и тела качения. Трехсегментная архитектура гарантирует симметричное распределение вектора силы по всей окружности внутреннего кольца. Это предотвращает радиальный перекос подшипника в процессе съема и исключает его заклинивание, что критически важно при работе с массивными сферическими роликоподшипниками (SRB) и тороидальными подшипниками CARB.

Технические характеристики серии

• Линейка: состоит из шести типоразмеров, покрывающих наиболее востребованный парк оборудования.
• Диапазон диаметров посадочных мест на валу: от 50 до 580 мм.
• Совместимость: полная адаптация под гидравлические и механические съемники SBA с тремя тягами соответствующего габарита.
• Геометрия: рабочие кромки сегментов имеют оптимизированный профиль для быстрой установки в ограниченный зазор между внутренним кольцом и упорным заплечиком вала.

Ключевые преимущества перед классическим демонтажом

1. Минимизация физических усилий. Приложение силы к внутреннему кольцу позволяет снимать узел быстрее и с меньшим крутящим моментом на винте съемника или давлением в гидросистеме.
2. Гарантия сохранности подшипника. Полное отсутствие контакта со стороны наружного кольца защищает дорожки качения от ударных нагрузок, царапин и эллипсности, сохраняя ресурс детали.
3. Стабильность процесса. Три точки опоры предотвращают «сползание» лап съемника и повреждение вала, обеспечивая строго осевое направление съема.
4. Широкая применяемость. Инструмент подходит для сервисных цехов, ремонтных бригад тяжелой промышленности и энергетики.

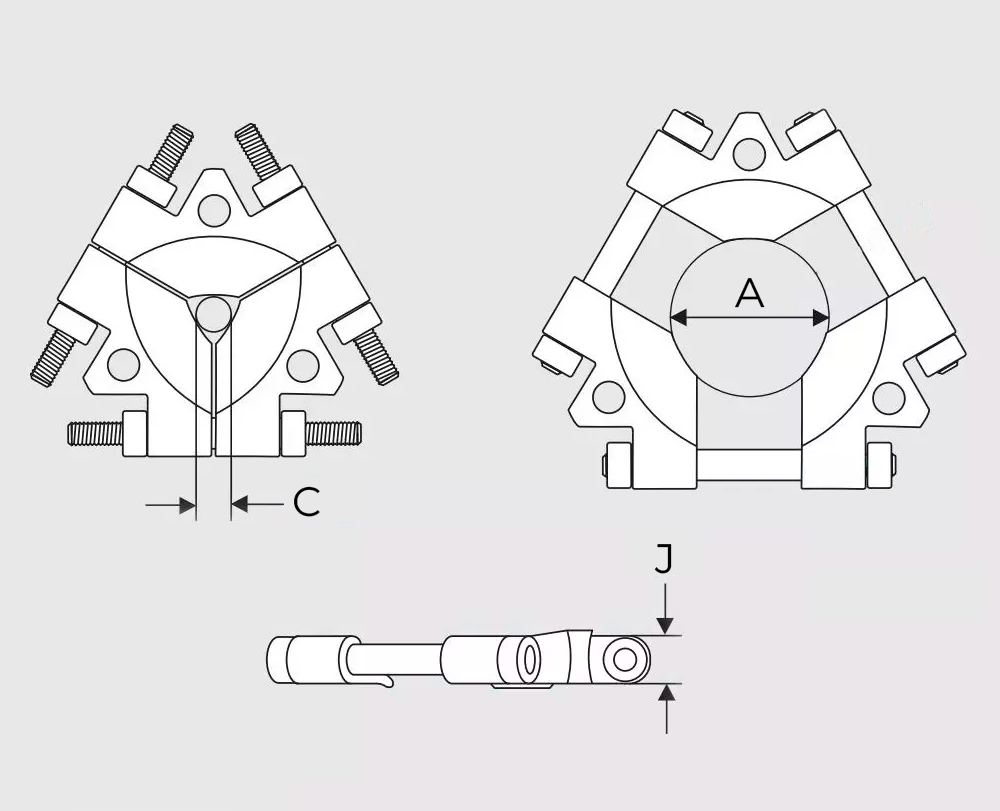

Модельный ряд SBA BPS-3

Для упрощения подбора инструмента серия использует унифицированную маркировку:
